Überdachungs-Lösungen aus Polycarbonat

Standardschema der Überdachung für 1 Spielfeld

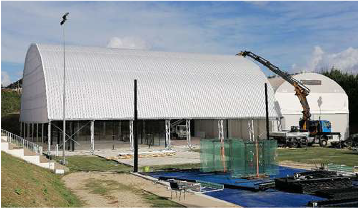

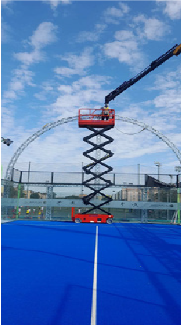

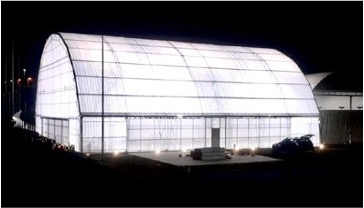

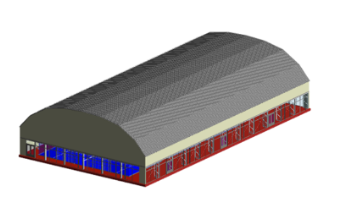

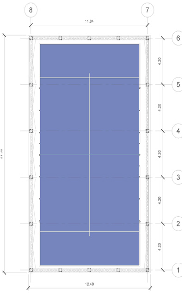

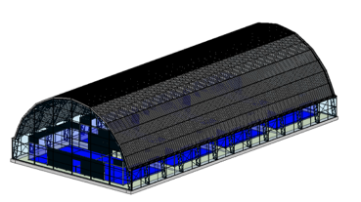

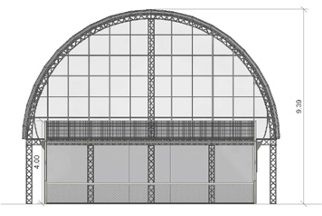

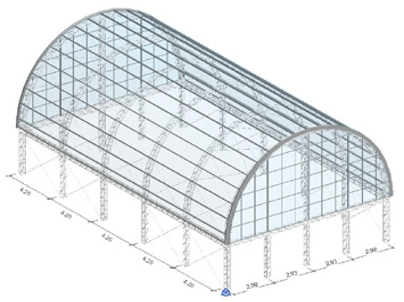

modularer Aufbau · Grundriss, Schnitte, Axonometrie

Beschreibung der tragenden Konstruktion

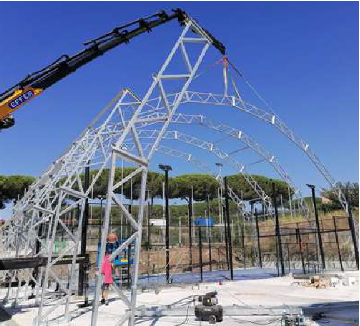

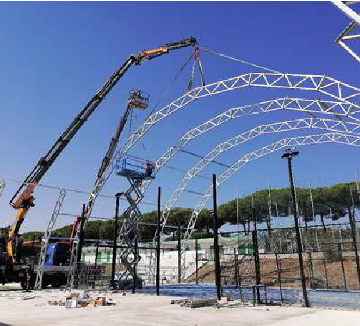

Die Konstruktion besteht aus Trägern, Stützen und Fachwerkbögen aus feuerverzinktem Stahl mit quadratischem Querschnitt 300 × 300 mm, aufgebaut aus vier tragenden Hohlprofilen mit einem Querschnitt von 35 × 35 × 3 mm sowie diagonalen Verbindungsstreben gleicher Profilart. Die Konstruktion ist wie folgt aufgebaut:

a) Stützen / Pfeiler

Grundplatten 46 × 46 × 1 cm, am Boden befestigt mit M20-Ankerbolzen sowie Versteifungsblechen (Dicke 6 mm), elektrogeschweißt an den Hohlprofilen. Höhen-Tragwerk (Fachwerk) aus Hohlprofilen 35 × 35 × 3 mm. Diagonale Streben mit horizontalen Verbindungsverstärkungen aus Hohlprofilen 35 × 35 × 3 mm.

b) Verbindungs- / Kopplungsträger

Höhen-Tragwerk (Fachwerk) aus Hohlprofilen 35 × 35 × 3 mm. Diagonale Streben mit vertikalen Verbindungsverstärkungen aus Hohlprofilen 35 × 35 × 3 mm.

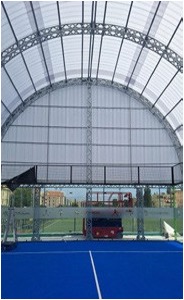

c) Bogenbinder / Hauptträger

Bogenbinder aus Hohlstahlprofilen mit rechteckigem Querschnitt 60 × 100 × 3 mm. Diagonale Streben mit vertikalen Verbindungsverstärkungen aus Hohlprofilen 35 × 35 × 3 mm.

Die Stahlkonstruktion ist für die Installation von Photovoltaikmodulen geeignet. Für diesen Anwendungsfall wird empfohlen, die darunterliegende Überdachung vorzugsweise aus Polycarbonat auszuführen.

Die Überdachung wird mit CE-Kennzeichnung für tragende Stahlbauteile gemäß UNI EN 1090-1 ausgeführt. Sämtliche Metallkomponenten erhalten eine Feuerverzinkung gemäß UNI EN ISO 1461.
